Classification des réactions et des réacteurs

Puisque le Génie de la Réaction Chimique traite des appareils (les réacteurs) dans lesquels sont conduites les réactions, pour organiser la connaissance concernant les procédés de transformation chimique, on propose généralement une classification. Celle-ci se situe en fait à deux niveaux : la réaction et le réacteur.

GRC : classification des réactions et des réacteurs
Informations

MéthodeClassification des réactions et des réacteurs : résumé

(cliquer sur la carte mentale pour la voir en grand)

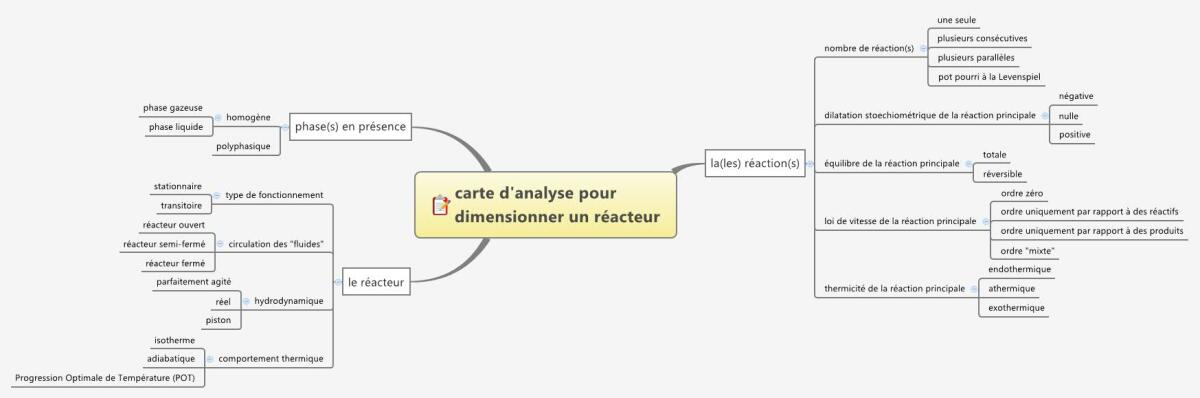

Carte heuristique : dimensionner un réacteur.Informations

MéthodeClassification des réactions

Une classification pour les réactions peut s'appuyer sur différents critères :

Classification selon les réactions.

critère

exemples

nombre de phases en présence :

  • 1 seule phase (fluide), on parlera alors de réaction (ou réacteur) homogène,

  • plusieurs phases, on parlera alors de réaction (ou réacteur) hétérogène ou polyphasique ;

chloration de l'éthylène

nitration des aromatiques

nombre de réactions ayant lieu :

  • 1 seule réaction,

  • plusieurs réactions : présence de réactions compétitives (parallèles), consécutives ;

synthèse de SO3

chloration du benzène

équilibre de la réaction (principale) :

  • réaction totale,

  • réaction réversible ;

polymérisation du styrène

synthèse du méthanol

thermicité de la réaction (principale) :

  • réaction endothermique,

  • réaction athermique,

  • réaction exothermique.

déshydrogénation de l'éthylbenzène

estérification de l'éthanol

oxydation de l'orthoxylène en anhydride phtalique

MéthodeClassification des réacteurs

Pour les réacteurs, les principaux critères sont les suivants :

→ évolution dans le temps :

  • fonctionnement en régime transitoire (opérations discontinues),

  • fonctionnement en régime permanent/stationnaire (opérations continues) ;

→ circulation du mélange réactionnel :

  • réacteur fermé,

  • réacteur semi-fermé,

  • réacteur ouvert ;

→ degré de mélange :

  • réacteur parfaitement agité,

  • réacteur piston,

  • et tous les cas intermédiaires.
