Pompe centrifuge
Notion fondamentale :
Les trois éléments essentiels d'une pompe centrifuge sont :
la roue à aubes, partie tournante de la pompe ;
le distributeur, toujours axial (débouchant au centre de la roue à aubes) ;
le collecteur, toujours tangentiel et de section croissante, pour transformer l'énergie cinétique en énergie de pression.
Explorez l'animation ci-dessous pour comprendre le fonctionnement d'une pompe centrifuge. Si elle ne s'affiche pas, consultez la page dédiée.
Remarque :
Cette photographie illustre très bien l'aspiration axiale et le refoulement tangentiel typiques des pompes centrifuges.
Il existe même une schématisation spécifique pour les pompes centrifuges qui représente cette particularité.
Le débit fourni par une pompe centrifuge dépend du circuit de refoulement, c'est-à-dire des pertes de charge qu'il génère. Le réglage du débit se fait donc le plus souvent en jouant sur l'ouverture d'une vanne sur le circuit de refoulement, ou éventuellement par la vitesse de rotation de la pompe (fréquence du moteur électrique).
Les pompes centrifuges permettent d'obtenir des débits de refoulement élevés, mais des pressions modérées. Contrairement aux pompes volumétriques, elles nécessitent un amorçage, elles ne peuvent donc pas démarrer lorsque le circuit d'aspiration est rempli d'air, il faut prévoir un système d'amorçage lors de la mise en service d'une telle pompe. En outre, elles ont un rendement plus faible (60-70%) que les pompes volumétriques. Les pompes centrifuges sont compactes et de construction assez simple, elles sont donc d'un coût plus faible que les pompes volumétriques. De plus, les pompes centrifuges peuvent convenir aux fluides chargés, mais pas aux fluides fragiles ou très visqueux.
Enfin, il n'y a aucun danger d'éclatement en cas de fermeture du circuit aval.
Définition : Cavitation

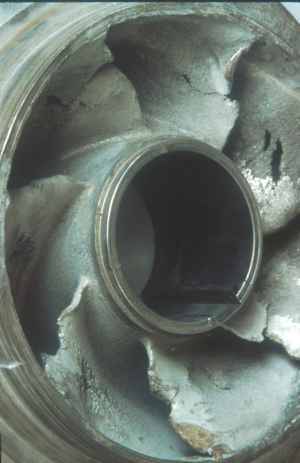

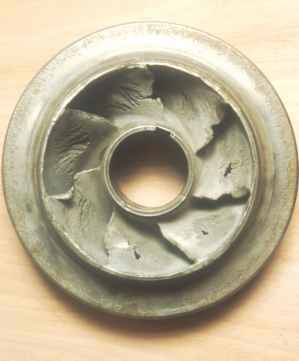

Par contre, les pompes centrifuges sont sujettes à ce que l'on appelle la cavitation. Ce phénomène survient lors de la vaporisation du liquide dans le corps de pompe, si sa pression devient localement inférieure à la pression de vapeur saturante, à la température considérée. L'éclatement des bulles par la suite, provoque du bruit, l'érosion des matériaux et des vibrations, ce qui conduit à une chute des performances et à la détérioration de la pompe.
