Pompe à palettes
Notion fondamentale :

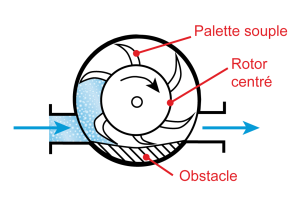

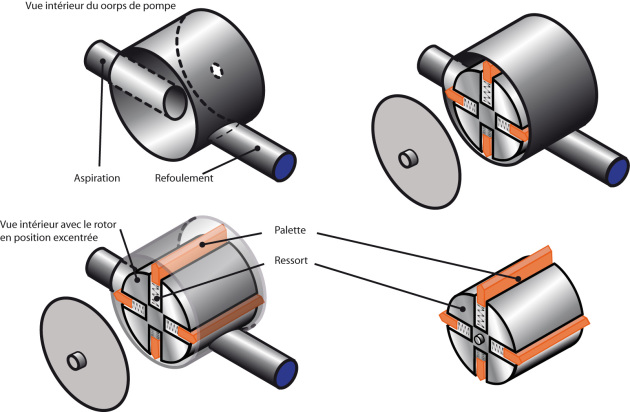

Le principe de fonctionnement d'une pompe à palettes classique est illustré sur les schémas et l'animation ci-dessous.
Le support des palettes est en rotation autour d'un axe décalé par rapport à celui du corps de la pompe ; de plus, les encoches dans lesquelles sont introduites les palettes sont munies de ressorts pour assurer en permanence le contact entre l'extrémité des palettes et le corps de pompe.
Elles sont essentiellement utilisées pour faire le vite et permettent d'obtenir des pression jusqu'à 10-4 mbar.
Il faut noter la présence d'huile (joint dynamique, lubrifiant) et la nécessité d'un refroidissement dans certains cas.
Ces pompes sont fiables, de faible coût, compactes et silencieuses. En revanche la présence d'huile peut poser des problèmes de contamination pour certaines applications.
Regardez l'animation ci-dessous pour comprendre le fonctionnement d'une pompe à palettes. Si elle ne s'affiche pas, consultez la page dédiée.
Méthode :

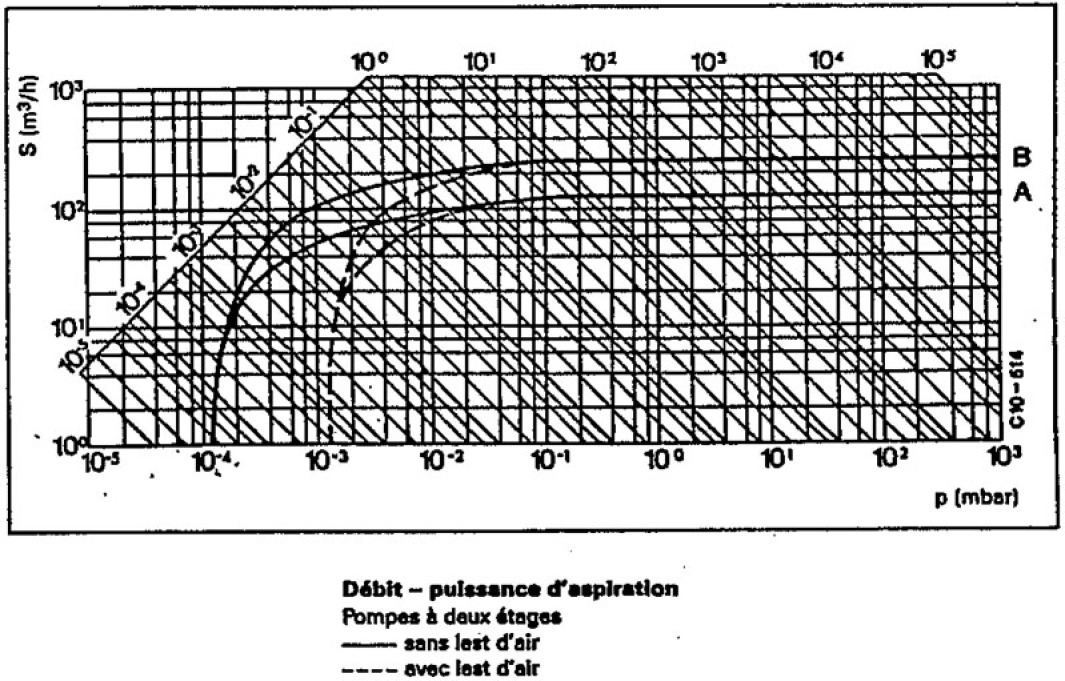

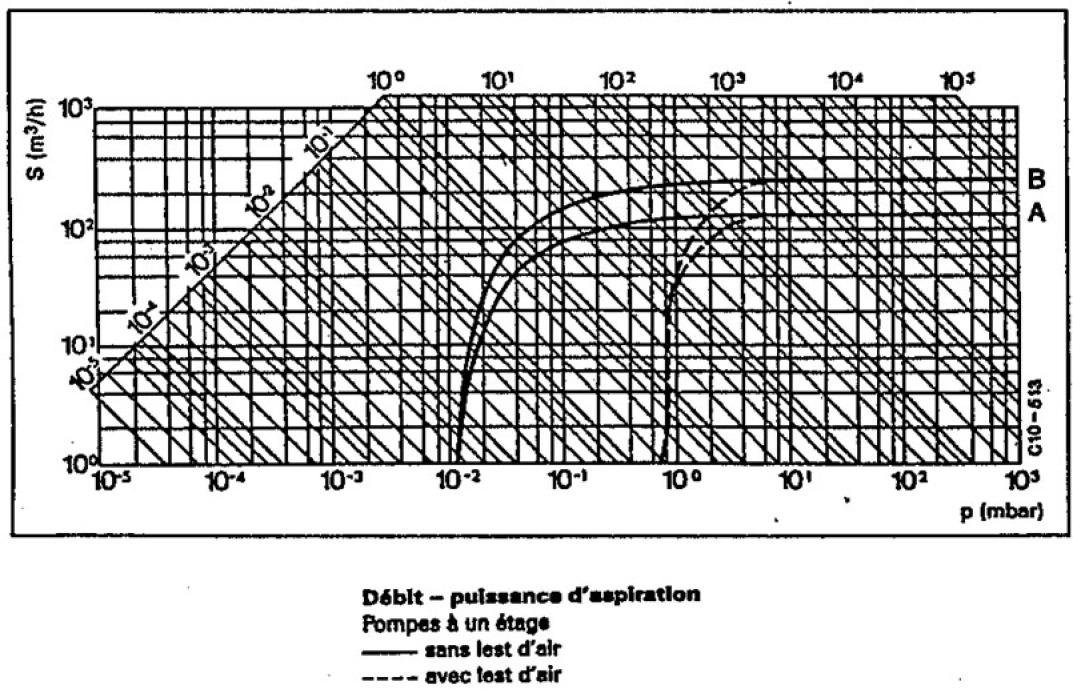

Les graphiques suivants présentent des exemples de courbes caractéristiques des pompes à palettes.
