HYDRAULIQUE pour le génie des procédés

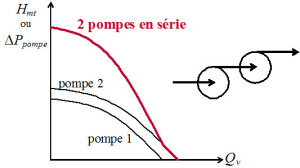

en série pour augmenter la pression de sortie ; pour un débit donné, la pression (ou la hauteur manométrique totale) fournie par l'ensemble des deux pompes est la somme des pressions (ou des hauteurs manométriques) que fournirait chacune d'elle si elle était seule : $\Delta{P_{pompes}} = \Delta{P_{pompe_{1}}} + \Delta{P_{pompe_{2}}}$, comme illustré sur la figure de gauche ;

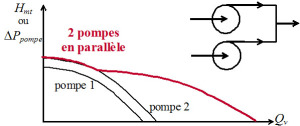

en parallèle pour augmenter le débit ; pour une pression (ou une hauteur manométrique totale) donnée, le débit fourni par l'ensemble des deux pompes est la somme des débits que fournirait chacune d'elle seule : $Q_{v} = Q_{v_{1}} + Q_{v_{2}}$, comme le montre la figure de droite.
